Struktur Lift Rumah 2-4 Lantai | Panduan Kalea Lift

TL;DR

• Struktur lift rumah 2-4 lantai tidak selalu berarti shaft beton besar, terutama jika memakai sistem modular dan machine room-less.
• Untuk rumah 2–4 lantai, hal yang perlu dicek adalah ruang shaft, bukaan lantai, beban struktur, titik fixing, listrik, akses instalasi, dan area servis.
• Lift rumah 3 lantai dengan sistem screw drive MRL bisa menjadi pilihan yang ringkas karena tidak memerlukan ruang mesin terpisah.
• Beban lift tidak hilang begitu saja. Pada sistem modular, beban perlu dialirkan dengan benar melalui frame, lantai, dan titik anchor.
• Pilihan shaft tetap penting, baik shaft beton, shaft kaca 3 sisi, maupun shaft kaca 5 sisi atau full glass.

Video Struktur Lift Rumah Mewah Kalea | X50 Premium

Apa yang dimaksud dengan struktur lift rumah?

Struktur lift rumah adalah sistem yang membuat lift bisa bergerak naik dan turun dengan aman di dalam bangunan. Struktur ini bukan hanya shaft atau “kotak lift”. Di dalamnya ada frame, platform atau kabin, rel pemandu, pintu, sistem penggerak, panel kontrol, sensor, serta titik pemasangan yang terhubung dengan bangunan.

Dalam lift gedung, struktur lift sering terasa besar dan berat karena biasanya dirancang sejak awal bersama struktur bangunan. Untuk rumah tinggal, kondisinya berbeda. Banyak rumah di Indonesia baru mempertimbangkan lift setelah bangunan berdiri. Karena itu, struktur lift rumah perlu lebih adaptif.

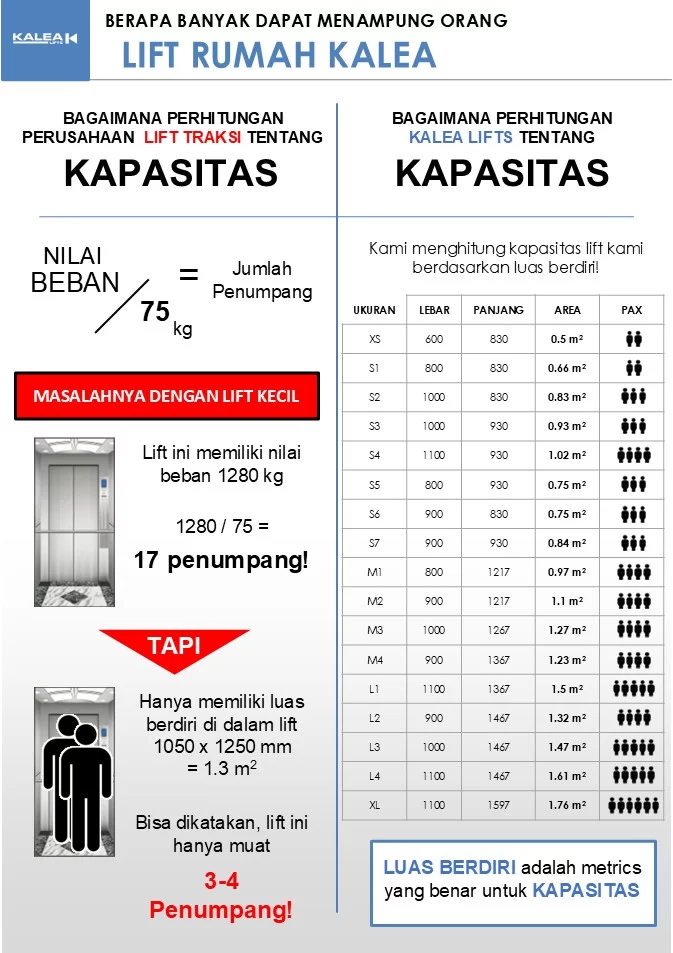

Kapasitas lift rumah lebih tepat dilihat dari luas berdiri, bukan hanya dari angka beban maksimal.

Kalea menggunakan pendekatan lift rumah yang ringkas dan relevan untuk hunian. Pada X-Series, Kalea menonjolkan sistem screw-drive, EcoSilent 2.0, suara yang lebih senyap, serta pilihan ukuran dari 1 m x 1 m sampai 1,5 m x 1,5 m. Ini penting karena ukuran dan sistem penggerak akan ikut menentukan kebutuhan struktur di lapangan. (Kalea Lifts Indonesia)

Jika masih membandingkan lift rumah dengan lift gedung atau lift biasa, Anda bisa membaca panduan tentang perbedaan lift rumah dan lift biasa agar lebih mudah memahami kebutuhan struktur, teknologi, dan konstruksinya.

Bukaan pintu, area lantai, dan ruang gerak pengguna perlu dihitung sejak awal agar lift nyaman dipakai setiap hari.

Mengapa struktur lift rumah 2–4 lantai perlu direncanakan sejak awal?

Rumah 2–4 lantai punya kebutuhan yang berbeda. Rumah 2 lantai biasanya lebih sederhana dari sisi travel height dan titik pemberhentian. Rumah 3 lantai mulai membutuhkan perencanaan lebih matang karena bukaan lantai, jalur kabel, akses servis, dan posisi shaft akan lebih terasa dampaknya. Untuk rumah 4 lantai, diskusi teknis perlu lebih detail karena tinggi perjalanan dan beban penggunaan bisa bertambah.

Pertanyaan yang sering muncul biasanya begini: “Apakah rumah saya kuat untuk dipasang lift?”

Jawabannya tidak bisa hanya dari foto atau denah. Tim teknis perlu mengecek kondisi lantai, dinding, balok, kolom, titik tumpu, dan jalur instalasi. Pada rumah yang sudah jadi, pengecekan ini juga perlu melihat akses masuk material, area kerja teknisi, serta cara melindungi finishing interior.

Perencanaan yang baik akan menghindari tiga masalah umum: lift terasa dipaksakan, ruang rumah jadi sempit, atau pekerjaan sipil melebar dari rencana awal. Dan jujur saja, ini yang sering bikin pemilik rumah ragu. Bukan lift-nya, tapi bayangan bongkarannya.

Untuk kondisi renovasi, pembahasannya akan sedikit berbeda. Anda bisa melihat panduan khusus tentang pasang lift rumah di rumah yang sudah jadi, terutama jika ingin memahami ruang, akses instalasi, dan risiko bongkaran.

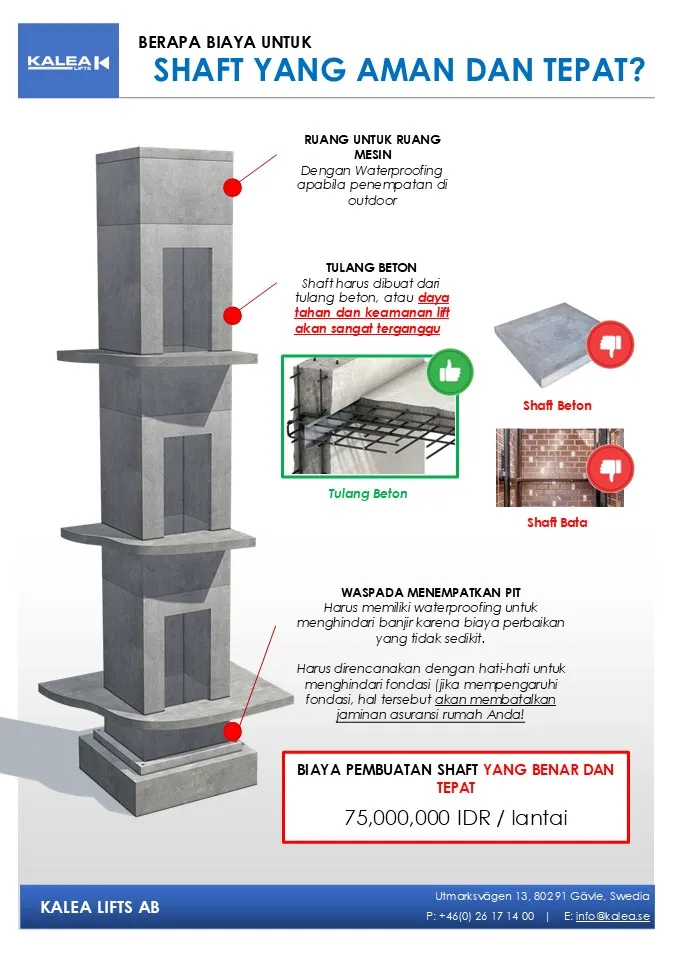

Shaft beton perlu direncanakan dengan benar agar aman, tahan lama, dan tidak mengganggu kinerja lift.

Apa saja syarat struktur untuk lift rumah 3 lantai tanpa ruang mesin?

Lift rumah 3 lantai tanpa ruang mesin atau machine room-less sering dicari karena lebih hemat ruang. Sistem ini tidak membutuhkan ruang mesin terpisah di atas shaft, sehingga cocok untuk rumah tinggal yang tidak punya area tambahan di lantai paling atas.

Namun, “tanpa ruang mesin” bukan berarti tanpa perencanaan struktur. Ada beberapa syarat yang tetap perlu dicek:

• ukuran shaft dan bukaan antar lantai
• posisi titik berhenti di setiap lantai
• kondisi pelat lantai dan tepi bukaan
• titik fixing atau anchor ke struktur sekitar
• kebutuhan listrik dan jalur kabel
• akses teknisi untuk instalasi dan servis
• proteksi area dari air, lembap, dan panas berlebih

Pada sistem screw-type, Kalea menjelaskan bahwa lift memiliki self-contained shaft dan tidak membutuhkan pit, ruang mesin, atau batasan tinggi top-level seperti lift tertentu. Sistem ini juga disebut cocok untuk ruang kecil dan bangunan kurang dari enam lantai, seperti villa, duplex, loft, dan rumah bertingkat. (Kalea Lifts Indonesia)

Untuk artikel ini, poin pentingnya adalah: MRL membuat rancangan lebih ringkas, tetapi tetap harus dihitung. Beban tetap harus berpindah ke struktur yang benar.

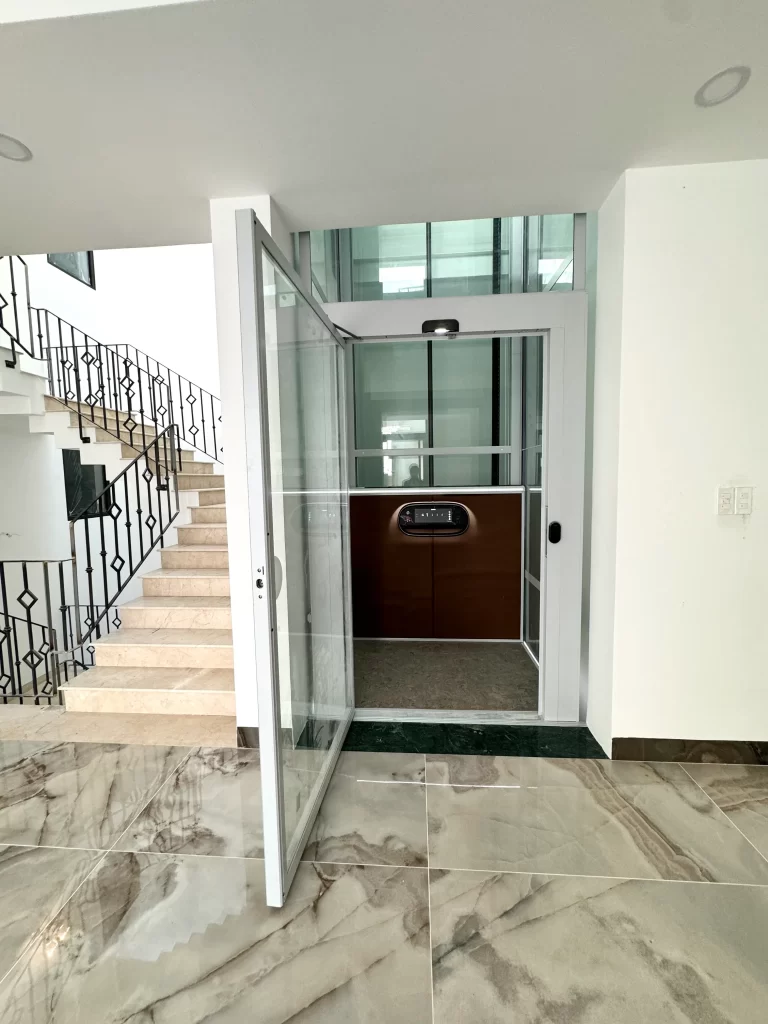

Posisi lift di samping tangga sering menjadi pilihan praktis untuk rumah bertingkat karena aksesnya dekat dengan jalur sirkulasi utama.

Pada lift screw drive, pergerakan lift terjadi melalui mekanisme screw dan nut. Berbeda dari sistem traksi yang umumnya memakai counterweight, sistem screw drive tidak bergantung pada ruang mesin terpisah dan counterweight besar. Ini membuat kebutuhan ruang lebih sederhana untuk banyak rumah tinggal.

Secara struktur, manfaatnya terasa di tiga hal.

Pertama, beban bisa lebih terpusat pada frame dan sistem lift itu sendiri. Kedua, shaft modular dapat membantu mengurangi kebutuhan shaft beton besar pada banyak kasus. Ketiga, ruang mesin di atas shaft tidak diperlukan, sehingga area lantai paling atas bisa tetap lebih rapi.

Tetap saja, ini bukan berarti rumah bisa langsung dipasang lift tanpa pengecekan. Beban unit, kapasitas pengguna, jumlah stop, tinggi perjalanan, dan kondisi lokasi perlu dihitung. Pada tahap inilah shop drawing, survei teknis, dan rekomendasi tim struktur menjadi penting.

Bisa dibilang, sistem screw drive membuat perencanaan lebih praktis, bukan asal pasang.

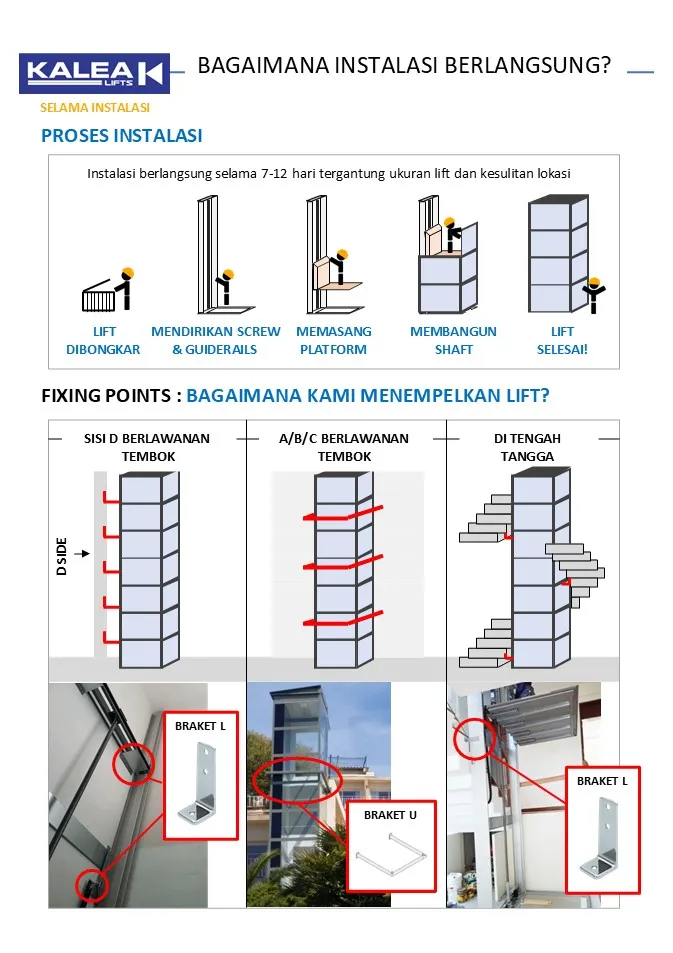

Titik fixing dan anchor apa yang perlu dicek?

Titik fixing membantu menjaga stabilitas shaft lift, terutama pada pemasangan di dekat dinding, tangga, atau struktur rumah.

Titik fixing adalah area tempat frame lift dikaitkan atau distabilkan ke bangunan. Pada beberapa konfigurasi, lift bisa memakai pendekatan wall-mounted. Pada kondisi lain, bisa dibutuhkan frame yang lebih mandiri. Detail akhirnya tergantung lokasi dan model yang dipilih.

Yang perlu dicek antara lain:

1. Kekuatan dinding atau struktur sekitar
   Dinding bata ringan, beton, bata merah, atau partisi tentu punya kemampuan berbeda. Tidak semua dinding layak menjadi titik anchor utama.
2. Posisi balok dan kolom
   Jika posisi lift dekat tangga atau void, teknisi perlu melihat apakah ada balok, kolom, atau elemen struktur yang bisa menjadi acuan pemasangan.
3. Tepi bukaan lantai
   Bukaan lantai harus rapi dan aman. Tepi bukaan biasanya perlu diperiksa agar tidak terjadi retak atau pelemahan lokal.
4. Arah gaya dan stabilitas frame
   Lift tidak hanya menerima beban vertikal. Ada juga gaya kecil dari pergerakan, pintu, dan penggunaan harian. Karena itu, frame harus stabil.
5. Akses servis
   Titik anchor yang bagus tetap harus memungkinkan teknisi melakukan pengecekan di masa depan.

Untuk rumah baru, semua ini lebih mudah dimasukkan ke gambar arsitektur sejak awal. Untuk rumah renovasi, survei lokasi jadi tahap paling penting.

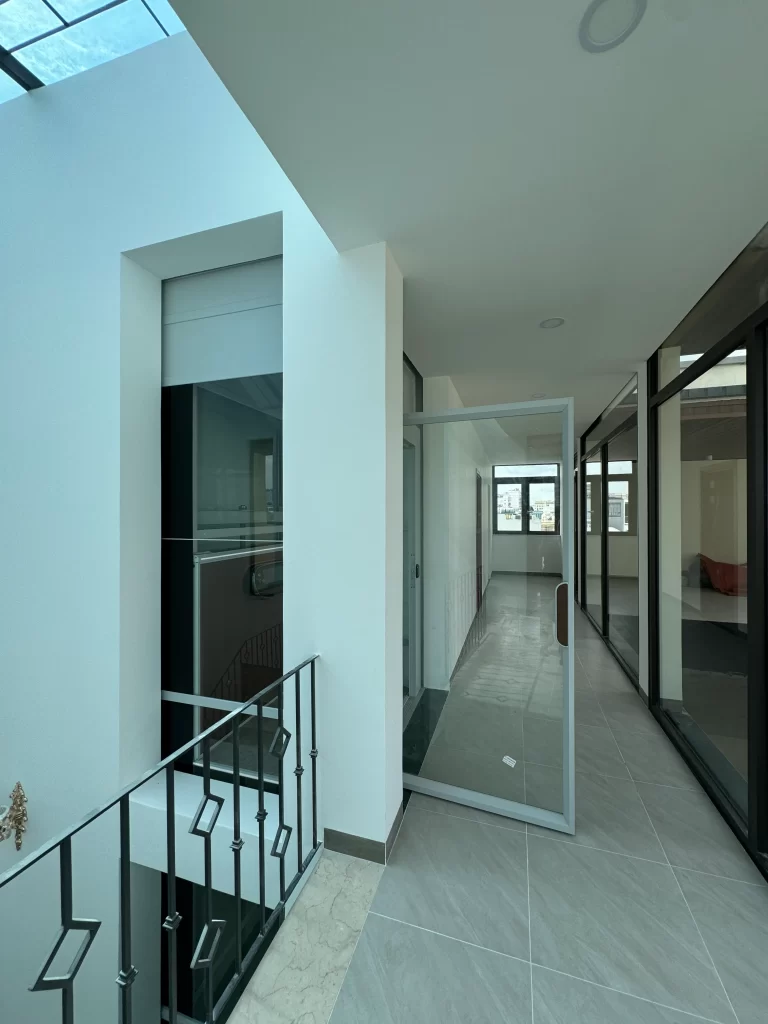

Shaft beton cocok untuk desain yang ingin menyamarkan lift agar terlihat menyatu dengan struktur bangunan.

Apakah lift rumah perlu pit, headroom, dan ruang mesin?

Pada lift rumah modern, kebutuhan pit dan headroom bisa lebih ringan dibanding lift konvensional. Namun, detailnya tetap bergantung pada model.

Kalea pernah menjelaskan bahwa home lift screw-type tidak memerlukan bottom pit, machine room, atau top-level height requirement dalam konteks tertentu. Minimum reserved space untuk Kalea home lift juga disebut 1000 x 980 mm, dengan pilihan ukuran yang beragam. (Kalea Lifts Indonesia)

Untuk pasar Indonesia, pembahasan pit perlu hati-hati. Banyak rumah sudah memakai lantai jadi, marmer, granit, atau slab yang tidak ingin dibongkar. Karena itu, opsi pit minimal atau ramp sering menjadi bagian dari diskusi teknis.

Untuk headroom, yang perlu dicek adalah tinggi bersih lantai paling atas, plafon, struktur atap, dan jalur instalasi. Jika rumah punya rooftop, area atap juga perlu diperiksa, terutama jika material akan diangkat dari atas atau ada pekerjaan finishing di dekat bukaan.

Jadi, pertanyaannya bukan hanya “butuh pit atau tidak?”, tetapi “konfigurasi mana yang paling aman dan paling rapi untuk rumah ini?”

Jika tujuan utamanya adalah menjaga rumah tetap lega tanpa banyak pekerjaan sipil, artikel tentang lift rumah tanpa banyak bongkaran bisa menjadi bacaan lanjutan yang relevan.

Pilihan shaft lift rumah: beton, kaca 3 sisi, atau kaca 5 sisi?

Bagian ini tetap penting dari artikel lama Kalea. Shaft bukan hanya elemen teknis. Di rumah premium, shaft juga membentuk karakter visual ruang.

Artikel lama Kalea membagi pilihan shaft menjadi tiga: shaft beton, shaft kaca 3 sisi, dan shaft kaca 5 sisi atau full glass. Setiap opsi punya rasa visual dan kebutuhan ruang yang berbeda.

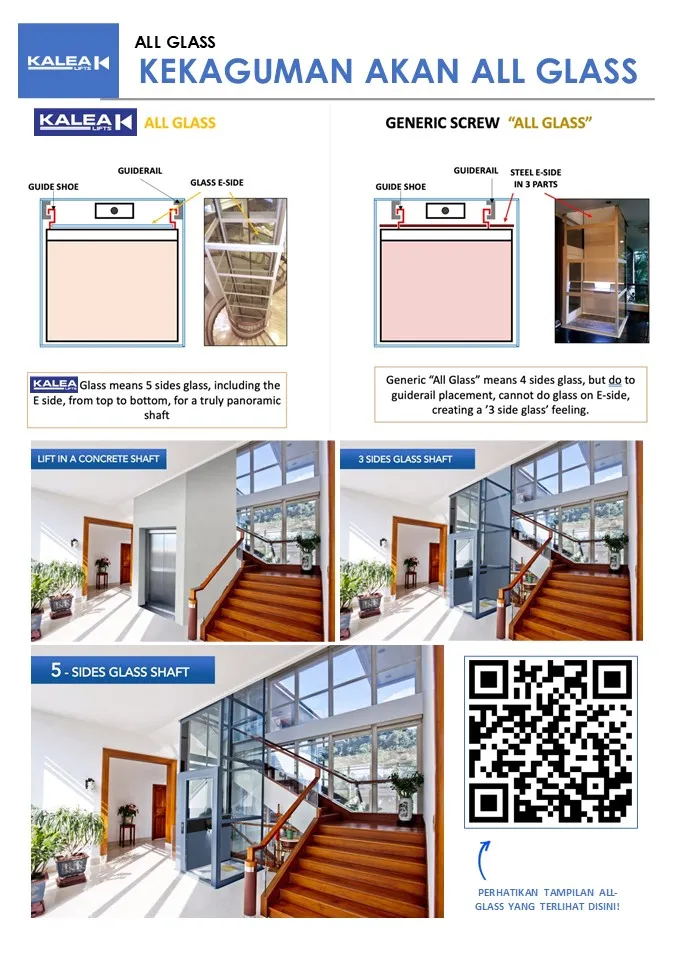

Pilihan shaft beton, 3 sisi kaca, atau 5 sisi kaca akan mempengaruhi tampilan, rasa ruang, dan kebutuhan struktur.

Lift dengan shaft beton

Shaft beton memberi tampilan yang lebih formal, solid, dan tertutup. Opsi ini cocok bila lift ingin terlihat menyatu dengan dinding bangunan, atau jika rumah menginginkan tampilan yang lebih tenang dan tidak terlalu menonjol.

Shaft beton juga sering dipilih untuk area yang ingin terasa lebih privat. Misalnya, lift berada dekat ruang kerja, area servis, atau koridor yang tidak perlu tampilan kaca penuh.

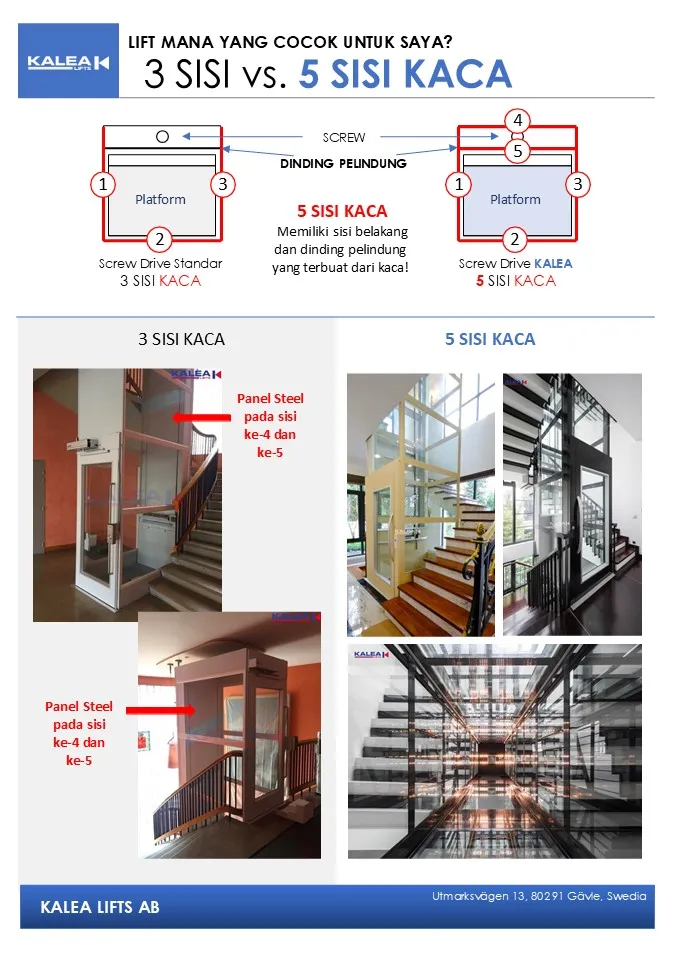

Perbedaan shaft kaca 3 sisi dan 5 sisi membantu menentukan tampilan lift yang paling sesuai dengan desain rumah.

Lift dengan shaft kaca 3 sisi

Shaft kaca 3 sisi adalah pilihan yang lebih ringan secara visual. Biasanya, satu sisi menempel ke dinding atau struktur bangunan, sementara sisi lainnya memakai kaca. Hasilnya tetap terbuka, tetapi tidak semewah full glass.

Opsi ini cocok untuk rumah tinggal, townhouse, atau hunian yang ingin tampilan modern dengan anggaran yang lebih terkontrol. Jika posisi lift berada di dekat tangga, shaft kaca 3 sisi bisa membantu ruang terasa lebih terang.

Shaft kaca 5 sisi memberi pengalaman visual yang lebih terbuka, terang, dan terasa menyatu dengan interior rumah.

Lift dengan shaft kaca 5 sisi atau full glass

Shaft kaca 5 sisi memberi tampilan paling terbuka. Kesan yang muncul lebih mewah, elegan, dan arsitektural. Pengguna bisa melihat area sekitar selama lift bergerak, sementara lift menjadi bagian dari interior, bukan sekadar alat mobilitas.

Opsi ini cocok untuk villa, rumah mewah, showroom, butik, hotel kecil, atau rumah dengan void besar. Untuk rumah dengan tangga kayu, marmer, atau banyak cahaya alami, full glass bisa menjadi titik visual yang kuat.

Tabel ringkasan struktur lift rumah 2–4 lantai

Checklist sebelum pasang lift rumah

Sebelum memilih model, siapkan checklist sederhana ini:

• Denah rumah dan tinggi antar lantai
• Foto area rencana pemasangan
• Ukuran ruang kosong yang tersedia
• Posisi tangga, void, atau koridor
• Daya listrik rumah
• Jenis dinding dan struktur sekitar
• Akses masuk material dari pagar, pintu, atau carport
• Kebutuhan pengguna, termasuk lansia atau kursi roda
• Preferensi shaft: beton, kaca 3 sisi, atau kaca 5 sisi
• Rencana finishing interior setelah instalasi

Checklist ini membuat diskusi dengan tim teknis lebih cepat. Anda tidak perlu langsung tahu semua jawabannya. Yang penting, titik awal nya jelas.

Jika rumah sudah selesai dibangun, checklist ini sebaiknya dibaca bersama panduan pasang lift rumah di rumah yang sudah jadi agar proses survei lebih siap sejak awal.

Warna frame dan material shaft bisa disesuaikan agar lift terasa seperti bagian alami dari desain interior.

Kapan perlu melibatkan Arsitek atau Insinyur Sipil?

Untuk rumah baru, arsitek sebaiknya dilibatkan sejak awal. Lift bisa masuk ke layout rumah tanpa terasa seperti tambahan belakangan. Posisi shaft, bukaan lantai, jalur listrik, dan finishing dapat disiapkan lebih rapi.

Untuk rumah yang sudah berdiri, kontraktor/insinyur sipil bisa dibutuhkan jika ada bukaan lantai baru, penguatan lokal, atau perubahan pada balok dan pelat. Ini bukan untuk membuat proses jadi rumit. Justru sebaliknya, agar pemasangan lebih aman dan tidak menebak-nebak.

Lift rumah yang baik harus nyaman dipakai, aman secara teknis, dan terasa pantas di dalam rumah. Ketiganya perlu berjalan bersama.

Kesimpulan

Struktur lift rumah untuk hunian 2–4 lantai perlu dilihat sebagai kombinasi antara teknik, ruang, dan desain. Bukan hanya soal apakah lift bisa masuk, tetapi apakah lift bisa terpasang dengan aman, rapi, dan nyaman digunakan setiap hari.

Untuk lift rumah 3 lantai, sistem screw drive MRL dari Kalea bisa menjadi pilihan yang menarik karena tidak membutuhkan ruang mesin terpisah dan lebih ramah untuk rumah tinggal. Namun, setiap rumah tetap perlu survei. Ukuran shaft, titik fixing, bukaan lantai, listrik, akses instalasi, dan pilihan finishing harus disesuaikan dengan kondisi nyata di lapangan.

Jika Anda sedang merencanakan lift untuk rumah 2, 3, atau 4 lantai, mulailah dari struktur. Setelah itu, baru pilih model, ukuran, dan tampilan shaft yang paling sesuai dengan rumah Anda.

Akses masuk lift harus tetap lega dan aman, terutama jika lift digunakan oleh keluarga dengan mobilitas berbeda.

FAQ tentang struktur lift rumah

1. Apakah struktur lift rumah selalu harus memakai shaft beton?

Tidak selalu. Beberapa lift rumah modern dapat memakai shaft modular, termasuk shaft kaca atau frame bawaan, tergantung model dan kondisi rumah. Shaft beton tetap bisa digunakan jika desain rumah membutuhkan tampilan yang lebih tertutup atau formal.

2. Apakah lift rumah 3 lantai harus punya ruang mesin?

Tidak selalu. Sistem machine room-less atau MRL dirancang tanpa ruang mesin terpisah. Untuk rumah 3 lantai, pendekatan ini sering dipilih karena lebih hemat ruang dan lebih mudah disesuaikan dengan hunian.

3. Apakah lift rumah bisa dipasang di rumah yang sudah jadi?

Bisa, selama hasil survei teknis menunjukkan ruang, struktur, listrik, dan akses instalasi memungkinkan. Rumah yang sudah jadi biasanya membutuhkan pengecekan lebih detail karena kondisi lapangan tidak selalu sama dengan gambar denah.

4. Apa yang paling penting dalam struktur lift rumah?

Hal paling penting adalah ruang shaft, bukaan lantai, titik tumpu, fixing point, daya listrik, akses servis, dan kecocokan model lift dengan kondisi rumah. Semua ini sebaiknya dicek sebelum menentukan ukuran dan finishing.

5. Apakah shaft kaca 5 sisi cocok untuk rumah tinggal?

Cocok, terutama untuk rumah dengan void, tangga besar, atau interior yang ingin menonjolkan lift sebagai elemen desain. Namun, pilihan shaft tetap harus mempertimbangkan privasi, posisi lift, arah cahaya, dan anggaran.

6. Apakah lift rumah perlu pit yang dalam?

Tidak selalu. Beberapa sistem lift rumah modern memiliki kebutuhan pit minimal atau opsi ramp. Detailnya tetap perlu mengikuti model lift, kondisi lantai, dan hasil survei teknis.
